Membuat Counter Up menggunakan modul Arduino

Pada tutorial kali ini, saya akan membagikan bagaimana cara membuat counter up menggunakan module arduino sebagai pengontrol utama. Karena disini saya menggunakan 7 segments sebagai display, maka dari itu sebelum mencobanya dirumah, anda harus mengetahui terlebih dahulu 7 segments seperti apa yang akan anda pakai, dan sesuaikan pula pin pin yang ada pada 7 segments tersebut dengan pin pin yang ada pada module arduino.

Untuk diagram wiring nya bisa dilihat dibawah ini

CODE :

int a=2;

int b=3;

int DP=4;

int c=5;

int d=6;

int e=7;

int f=8;

int g=9;

void setup() {

  // put your setup code here, to run once:

pinMode(a,OUTPUT);

pinMode(b,OUTPUT);

pinMode(DP,OUTPUT);

pinMode(c,OUTPUT);

pinMode(d,OUTPUT);

pinMode(e,OUTPUT);

pinMode(f,OUTPUT);

pinMode(g,OUTPUT);

digitalWrite(DP,LOW);

digitalWrite(g,HIGH);

}

void loop() {

  // put your main code here, to run repeatedly:

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,LOW);

  digitalWrite(g,HIGH);

}

{

    delay(1000);

  digitalWrite(a,HIGH);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,LOW);

  digitalWrite(c,HIGH);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,HIGH);

  digitalWrite(g,LOW);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,LOW);

  digitalWrite(e,HIGH);

  digitalWrite(f,HIGH);

  digitalWrite(g,LOW);

}

{

    delay(1000);

  digitalWrite(a,HIGH);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,HIGH);

  digitalWrite(c,LOW);

  digitalWrite(d,LOW);

  digitalWrite(e,HIGH);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,HIGH);

  digitalWrite(c,LOW);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,HIGH);

  digitalWrite(e,HIGH);

  digitalWrite(f,HIGH);

  digitalWrite(g,HIGH);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,LOW);

  digitalWrite(e,LOW);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

}

{

    delay(1000);

  digitalWrite(a,LOW);

  digitalWrite(b,LOW);

  digitalWrite(c,LOW);

  digitalWrite(d,LOW);

  digitalWrite(e,HIGH);

  digitalWrite(f,LOW);

  digitalWrite(g,LOW);

}

}

Menonaktifkan " Driver Signature enforcement " pada windows 10

Driver yang biasanya Anda instal di komputer baik dari Pembaruan Windows, Original Equipment Manufacturers atau beberapa perangkat lunak pengunduhan driver pihak ketiga dll, Harus diverifikasi secara digital oleh Microsoft melalui tanda tangan digital. Ini adalah tanda keamanan elektronik yang mengesahkan penerbit untuk driver, serta semua informasi terkait yang terkait dengannya. Jika driver tidak disertifikasi oleh Microsoft, Window tidak akan menjalankannya di sistem 32-bit atau 64-bit, yang kemudian biasa disebut dengan " Driver Signature Enforcement " .

Cara untuk menonaktifkannya yakni sebagai berikut:
1. buka Setting >> Update&Security >> Recovery, pada advanced start-up klik Restart now.

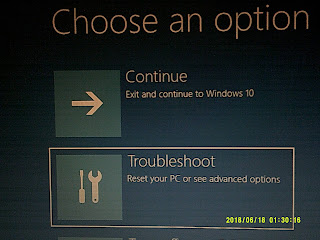

2. pada menu selanjutnya klik " Troubleshoot >> Advanced Options >> Start-up Settings >> Restart ".

3. Kemudian tekan tombol angka 7 untuk menonaktifkan Driver Signature Enforcement .

4. Pada program yang akan di install klik " Install this driver software anyway " Done.

Source : LINK
