Reading Arduino Analog Input Using the LabVIEW Application

Kali ini kita akan belajar untuk membaca nilai masukan pada pin analog arduino dan aplikasi LabVIEW yang digunakan untuk menulis program sekaligus menampilkan nilai dari masukan pin pada kaki arduino. Dalam tutorial ini kita akan melihat bagaimana pin analog bekerja, serta akan diperlihatkan contoh menggunakan potensiometer dengan nilai masukan tertinggi yaitu 5V . Komponen yang dipergunakan sebagai demo hanya terdiri dari potensiometer dan beberapa jumper saja.
Adapun skema dari rangkaian yang menggunakan potensiometer tersebut bisa anda lihat pada gambar 1 berikut ini :

Gambar 1

Anda bisa menggunakan program pada gambar 2, untuk membaca nilai masukan yang diterima oleh pin arduino .

Gambar 2

Berikut merupakan versi video dari tutorial membaca nilai pada pin analog arduino .

Burning Arduino Bootloader on ATmega328 Using USBasp

Pada kesempatan kali ini, saya akan membahas bagaimana cara menggunakan chip ATmega328 baru sehingga dapat dipakai pada board arduino. Sebelum dapat dipakai layaknya board arduino yang dapat dibeli dipasaran, anda harus memasukan bootloader terlebih dahulu, bootloader adalah program kecil yang berjalan saat anda mengaktifkan arduino atau menekan tombol reset, fungsi utamanya adalah menunggu arduino IDE mengirim program baru yang kemudian ditulis ke memori arduino.

Komponen yang dibutuhkan :

1. USBasp Programmer .
2. Project Board .
3. ATmega328 baru .
4. Kapasitor 22pf ( 2x ) .
5. Crystal 16MHz ( 1x ) .
6. Resistor 10K .
7. Jumper .

Menghubungkan pin antara USBasp dengan chip ATmega sangatlah mudah, anda hanya perlu menghubungkan pin yang tersedia pada USBasp dan menyambungkannya ke pin dengan info yang sama pada ATmega. Seperti terlihat pada gambar dibawah, anda hanya perlu menghubungkan misalnya pin MOSI dengan MOSI dan seterusnya, perlu diingat bahwa contoh gambar yang saya sertakan menggunakan aplikasi dimana pada aplikasi yang saya pakai, letak pin schematic dengan pin sesungguhnya jelas berbeda, jadi harap berhati hati, sambungkan juga vcc dan ground pada chip ke USBasp.

Software yang dibutuhkan :

1. Arduino IDE .
2. AVRDUDE .
3. USBasp driver .

Pastikan anda menginstall kedua software tersebut, untuk arduino IDE anda bisa menggantinya menggunakan file " optiboot_atmega328.hex " yang bisa anda download sendiri di internet, namun sesuai judul postingan ini, yakni menggunakan setting arduino jadi ujung-ujungnya anda juga akan menggunakan software arduino IDE untuk membuat programnya, jadi saya sarankan langsung saja install software arduino IDE nya, karena didalam folder instalasinya sudah disertakan file tersebut .

Setelahnya yaitu :

1. Sambungkan USBasp ke PC .
2. Download USBasp driver kemudian extract ( LIHAT ) .
3. Buka Device Manager, jika driver usbasp bermasalah lakukan update manual . ( anda harus men disable terlebih dahulu Driver Signature, baru setelahnya anda dapat mengupdate ( LIHAT )) .
4. Buka AVRDUDE, pada bagian Programmer pilih USBasp kemudian klik Detect, apabila pengkabelan dilakukan dengan benar, maka aplikasi akan mendeteksi secara otomatis chip apa yang anda sambungkan ke USBasp, apabila ada error kemungkinan jalur data atau daya belum terpasang dengan benar
5. Selanjutnya anda harus menyetel Fuse bit, untuk pengaturannya anda bisa lihat pada instalasi arduino dengan nama boards.txt biasanya file ini ada di C:\Program Files (x86)\Arduino\hardware\arduino\avr , setelah anda memasukan nilai nilai yang telah ada, lalu centang pada Set fuses kemudian tekan tombol WRITE


6. Selanjutnya pada bagian flash, buka folder C:\Program Files (x86)\Arduino\hardware\arduino\avr\bootloaders\optiboot, pilih optiboot_atmega328.hex kemudian klik Program! . Sekarang chip anda dapat dipakai pada papan arduino untuk kebutuhan seperti biasa .


Arduino Interface Using LabVIEW

Pada bahasan kali ini, saya akan menjelaskan langkah-langkah bagaimana cara menjalankan program LabVIEW di board arduino, disini saya menggunakan LabVIEW Interface For Arduino ( LIFA ) bukan menggunakan LINX. Ada beberapa hal yang perlu anda lakukan :

1. Download dan Install terlebih dahulu program Arduino IDE beserta LabVIEW ( saya menggunakan LabVIEW 2014 )

2. Saat ada dialog di haruskan untuk merestart program LabView, pilih Restart later

3. Kemudian download VISA di web National Instrument. ( disini saya menginstall versi 540, bisa di download disini )

4. Install VISA tersebut, jika diharuskan merestart, pilih Restart Now .

5. Buka VI PACKAGE MANAGER .

6. kemudian cari " LabVIEW Interface For Arduino " dan Install .

7. Selanjutnya anda harus memasukan program terlebih dahulu kedalam arduino menggunakan ARDUINO IDE ( download program nya disini ).

8. Akses ke lifa/LabVIEW/vi.lib/LabVIEW Interface for Arduino/Firmware/LIFA_Base/

double klik LIFA_Base.ino, lalu upload ke board arduino.

9. Buka LabVIEW dan test menggunakan fungsi arduino yang telah di install pada VI PACKAGE MANAGER pada step sebelumnya. Disini saya menggunakan LIFA Offline, sehingga fungsinya bisa ditemui di " user libraries "

Berikut merupakan versi video nya :

Apabila program tidak bisa dijalankan, bisa dicoba cara berikut ini :

Demikian penjelasan untuk kesempatan kali ini, semoga dapat memberikan manfaat lebih .

How to Make a Wi-Fi Hotspot Using Command Prompt

komputer yang kita gunakan sehari hari dapat digunakan untuk menyebarkan akses internet ke pengguna lain seperti halnya smartphone android. Ada banyak cara yang dapat anda gunakan untuk membuat sebuah komputer menjadi sebuah access point. Misalnya saja dengan aplikasi pihak ketiga, lain halnya apabila anda sudah menggunakan windows 10, anda bisa langsung membuatnya tanpa menginstall terlebih dahulu aplikasi karena fitur ini sudah disematkan langsung oleh microsoft dan anda bisa menemukannya di settings.

cara lain yang dapat anda gunakan untuk membagikan akses internet pada komputer yakni menggunakan Command Prompt, dan tentu saja anda diharuskan memasukan sintak yang telah ditentukan agar hotspot tersebut dapat menyala. Lebih ruwet memang, namun dengan begitu anda tidak perlu lagi mendownload dan menginstall sebuah aplikasi yang mungkin bisa saja mempersempit ruang penyimpanan yang ada, namun anda bisa mengatasinya dengan membuatkan pintasan di desktop sehingga untuk me manage nya anda tinggal mengetuk dua kali saja pada pintasan tersebut.

adapun langkah langkah nya adalah sebagai berikut :

1. buka Command Prompt sebagai admin

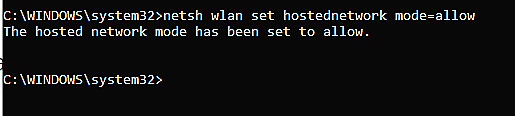

2. ketik netsh wlan set hostednetwork mode=allow

3. lalu netsh wlan set hostednetwork ssid=NAMASSID key=NAMASANDI

ubah NAMASSID dengan nama Hotspot yang anda inginkan, dan NAMASANDI dengan sandi yang anda inginkan juga .

4. lanjutkan dengan netsh wlan start hostednetwork

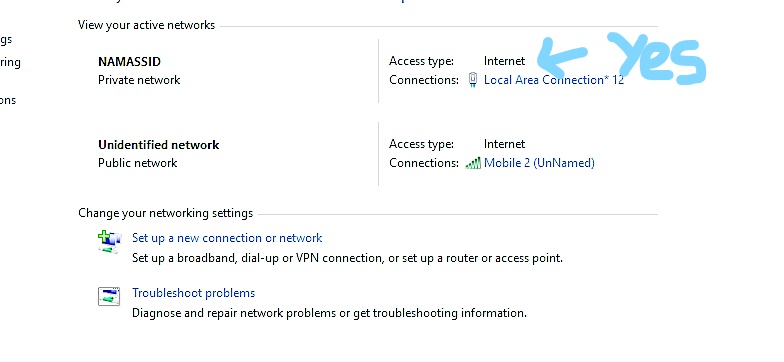

5. Masuk ke Control Panel\Network and Internet\Network and Sharing Centre, disini saya menggunakan modem sebagai sumber koneksi internet, klik Mobile 2>Properties>Sharing>Centang pilihan Allow other network users to connect through this computer's internet connection> Pada pilihan Home networking connection: pilih Local Area Connection yang telah dibuat otomatis oleh system. Disini saya mendapati bahwa system telah membuat Local Area Connection dengan nomor 12, jadi klik pilihan tersebut dan klik OK .

Done, anda bisa mencoba nya dengan menghidupkan wifi pada perangkat lain .

Adapun fungsi lain yang dapat anda gunakan adalah:

* netsh wlan show hostednetwork

* netsh wlan show hostednetwork setting=security

Sedangkan untuk membuat pintasan agar anda tidak mengetik lama lagi, anda bisa melakukan hal ini

pada desktop Klik kanan>New>Shorcut>Masukan C:\Windows\System32\cmd.exe /k SINTAK ANDA

isi bagian SINTAK ANDA menggunakan sintak yang akan anda masukan, misalnya : C:\Windows\System32\cmd.exe /k netsh wlan start hostednetwork , lalu tinggal anda jalankan pintasan tersebut.

* untuk menghidupakan Hostpot haruslah menggunakan CMD sebagai Admin jadi anda diharuskan menyetel pintasan tersebut agar langsung masuk ke mode admin dengan cara Klik kanan pintasan>Advanced>Centang Run as administrator>Apply>OK . Dan untuk mematikan maupun menggunakan command lainnya, anda bisa menggunakan CMD dalam mode biasa .

How to Install "Dolby Home Theater v4 on Windows 10"

Musik merupakan salah satu sarana untuk menghilangkan kejenuhan akibat dari rutinitas sehari-hari manusia, mendengarkannya dengan suara yang pas merupakan keinginan bagi semua orang yang menyukai musik. Salah satu cara untuk meningkatkan kualitas audio adalah dengan mengubah-ubah pengaturan equalizer pada aplikasi yang telah disediakan oleh berbagai produsen perangkat elektronik. Pada perangkat laptop pun sudah disediakan aplikasi bawaaan yang dapat digunakan untuk mengoptimalkan kualitas dari audio yang akan didengar, namun terkadang aplikasi bawaan ini tidak dapat menciptakan kualitas audio yang diingkan oleh si pendengar, mengubah aplikasi bawaan bisa menjadi alternatif tambahan untuk meningkatkan suara yang dihasilkan, sehingga pengalaman mendengarkan musik dengan suara pas dapat terwujud.
Berikut ini merupakan cara menginstall Dolby home theater pada perangkat yang menjalankan windows 10.
** Uninstall terlebih dahulu driver realtek yang telah ada.
1. Nonaktifkan Driver Signature ( lihat ) .
2. Install Dolby PCEE Drivers.msi dan pilih DHT (Release).
3. Open RegEdit.
4. Pergi ke HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\MMDevices\Audio\Render\{8a72fff4-e045-4caa-8601-dd8d5887d95b}\FxProperties.

{8a72fff4-e045-4caa-8601-dd8d5887d95b} , nama folder ini akan berbeda pada komputer anda.

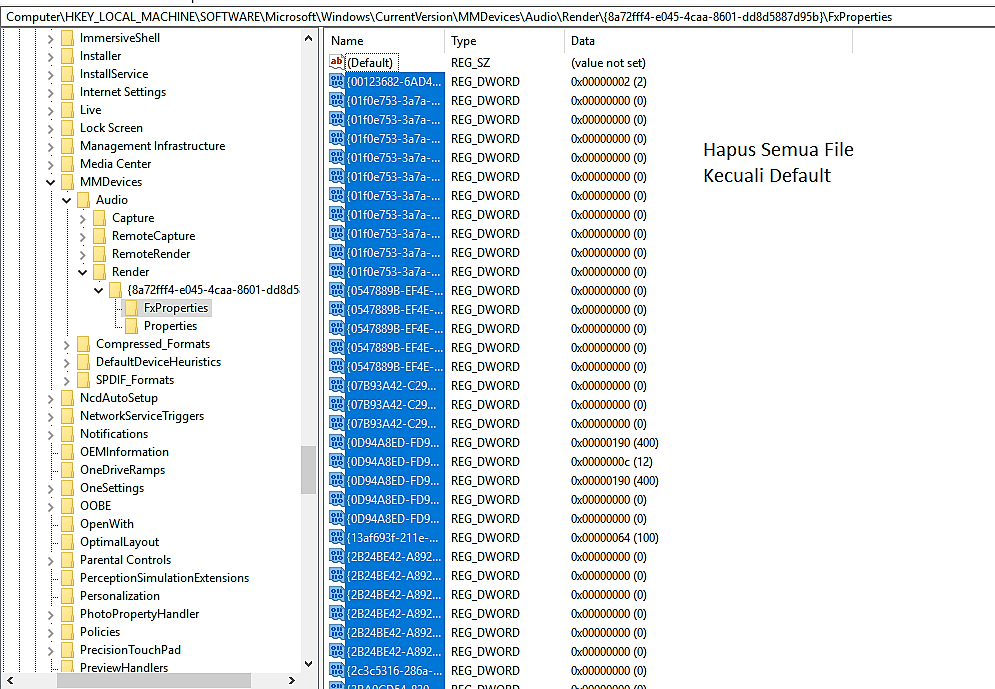

5 . Klik folder FxProperties, kemudian hapus semua registry yang ada didalamnya kecuali file Default .

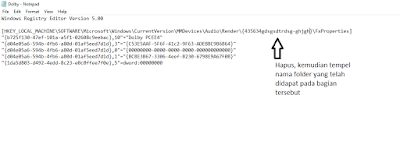

6. Salin nama folder {8a72fff4-e045-4caa-8601-dd8d5887d95b}. Buka File Dolby.reg menggunakan editor text, kemudian tempelkan nama folder tersebut pada kolom yang telah disediakan kemudian double klik Dolby.reg, pilih Yes.

7. Install Dolby Home Theater v4

8. Restart PC. Done.

Apabila ada driver yang bermasalah, silahkan Update Driver.

Source : Lihat
